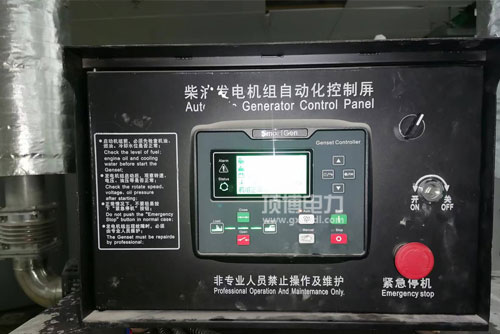

康明斯54296674/4296675电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号接口为运行器接端。采用1mm2或更粗的多芯铜芯进行接。运行器端不分正负极极，但不应与地线、机身不导通。配比的运行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号接口为转动速度的数据信息链接端，5#接口为的数据信息发送端，6#接口为共地端。当转动速度的数据信息源被数个装置公用设施的之前，切实确认共地端統一。

当调整器使用到更繁复的电磁振动器生态环境中时，发动机转速无线信号衔接束线时应用双绞拦截线，时贴近调节器器设备的拦截地线应接地装置优良。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接插件为外置调整电势器服务器端口，需耍户经过操纵控制面板的多圈电势器开展速比调整值的调整。

电极可调内阻器需要使用5（4.7）kΩ多圈电极可调内阻器（零配件号：3015105），这之中电极可调内阻器的2#脚（正中间服务器端口）相匹配的控速板的8#接线接线鼻子，8#接线接线鼻子应并接120KΩ内阻以的提升细调不稳定性能处理性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线端子排为怠速/作业格局旋转按钮启闭模块，其应用工艺为借助旋转按钮启闭或中间继电气产品与7#接线端子排连结。旋转按钮启闭或中间继电气产品串入时，调速器板事情于作业格局；旋转按钮启闭或中间继电气产品接入时，变频调速板业务于怠速形式。

54296674/4296675自动化控速抑制器公开地线：11#绝缘端子为备用电源的公开地线，普遍不想要联系。

衰减接线绝缘端子排：A、B#接线绝缘端子排为初始化的衰减接线绝缘端子排，广泛应用于增益控制调低仍没有办法提供相对稳明确特俗要求的特俗环境。应用最简单的方法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.供电显示灯：当供电准确接连有时候亮，反接时总闪。b.怠速显示灯灯：当装备的输入输出处在怠速运行环境时不时亮（7脚和10脚短接）c.输入输出的标示灯：环保设备有输入输出的有时亮
