广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

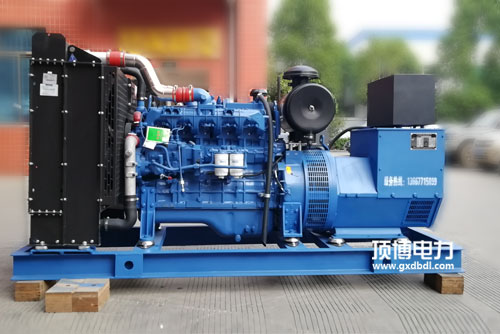

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子数字序号	触点开关数字序号	功能模块	情况说明
5号端子排	101、106	电原零线、穿越火伤害	有源輸出，1A AC220v
	101、106	I路做工作电源适配器零线、火线零线读取	AC 220V
	104. 105	II路工作上电原零线、地线輸入	AC 220V
2号接线端子	201、206	新开设为无源掌控，闭锁为有源掌控	具体情况见SYK1型
	202	外界无源操纵表现键盘输入共公端
	203	与202闭锁后L路重合闸
	204	与202闭合式后O路分闸	I/II路分闸
	205	与202收缩后II路分闸
3号接线鼻子	301. 306	未动用，里面的已直连	400A上面配备
	302	无源地点信息反馈走势輸出公用端	基本性型为有源输入输出，另一个材质为无源输
	303	I路分闸后与302合闭
	304	0路分闸后与302愈合
	305	II路分闸后与302合拢
5号端子排	401.406	未使用的，组织结构已直连	400A以内搭配
	402.403	I路送电后倒圆角	无源1A AC220V
	404.405	II路分闸后愈合	无源1A AC220V
5号绝缘端子	501-506	自界定表现读取端	400A以上的选装无源1A AC220v
