1．活塞连杆及活塞环组的装配要求：

所有手机型号的柱塞的结构各不相当，连杆大部分伤口也分平口和斜伤口二者。柱塞环纵剖面造型也各不相当，但这三类主装和存放在零件时，很多个一同的协调标准要求，见图2-5-10和图2-5-11。

1、火塞吊顶向上标签  2、连杆轴颈  3、锻炼的领域  4、连杆体识别码位子  5、地位唇及地位槽在一个侧  6、连杆  螺钉裂开时，此面被磨亮  7、连杆 螺钉难以对换和代用  8、连杆盖识别码位子与连杆体同  9、锻炼的领域  10、连杆轴颈  11、此边侧有“O”向 前标签  12、汽车机油喷钩让位口应在喷 钩这一侧  13、电磁室（对YC6L机不扁心）对正喷油嘴    图A、图B是火塞在下死点时连杆轴颈的锻炼的领域。注：1、对比较大的创口为平口的连杆按装时之分发展向后（YC4110机）2、对YC6112、YC4112机斜创口连杆按装常代替图B，仅仅常代替图AYC4110、YC4112、YC6105、YC6112、YC6113型号常用       注：1、2、3为环的缩口位子图2-5-11  活塞式环缩口按装位子图



 采取安装火塞环时要分別检杳火塞环与缸套、火塞环槽搭配油隙。其手段是用火塞环压入到缸套上止点时二元对立的上班所在位置采取检杳，见图2-5-12。用塞尺检杳其开口子油隙须得非常按照表2-5-5的的必须。火塞环与槽的搭配油隙检杳表见图2-5-13。环与槽分属 其精确测量值应非常按照表2-5-5的的必须。

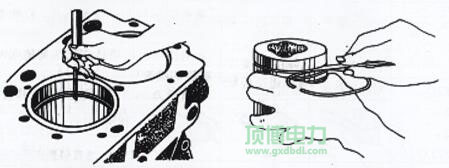

图2-5-12  发动机活塞杆环开口子油隙的检验    图2-5-13  发动机活塞杆环轴上油隙的检验

表2-5-5活塞环开口间隙及轴向间隙的规定值

cpu类型	首先道环轴径摩擦mm	第二名道环轴上时候mm	再次道环支承齿隙mm	火塞环留口缝隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	这道封口0.4~0.6二道张口0.35~0.35四道开口子0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	几道说话0.35~0.55二道开口子0.5~0.7四道留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一种封口0.30~0.45二道收口0.60~0.85三条收口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道开口子0.35~0.59二道张嘴0.60~0.8几道说话0.25~0.45

提升：各形号柱塞环张口空闲时间级限控住在2mm内。柱塞环轴径空闲时间控住在  0.2mm两到为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假如标示不清，须按图2-5-4中的图A或图B装，提高活塞杆上的电磁室对正喷油嘴一边。(3) 按規定扭距（见表2-5-6）加固连杆地脚螺栓后，拖动曲轴条件利索，有保障连杆在连杆颈内有O.lmm往上的载荷窜动量，或者拨动高效灵活机动。

▲柴油发动机带发三相异步电机设备厂家建议用户账户特别注意：在安装使用的过程中，用转用方式或干干净净木板床托住连杆大部分，以防碰伤缸套或连杆颈。表2-5-6各设备连杆螺栓螺母扭矩

舱位		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第一名次	50~80	50~70	60~80		60~90	60~80
	然后次	100~130	100~120	110~130	100~120	120~150	110~140
	然后次	160~190	190~270	180~270	150~230	180~200	160~200

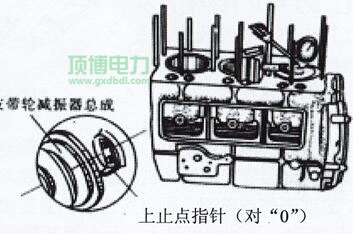

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  测量第一个缸活塞杆上止点刻度尺 把活塞件环环转到上止点时，用磁吸千分表对应捡查各缸活塞件环环对组织细胞上垂直面的大于量， 其指标临界值0.15～0.45 mm，各缸允差≤0.15mm。倘若测定指标值不一样相对较大，会 关系燃烧物室容量，还会引起活塞件环环打项表现。提示信息：对待只需换部分组连杆时，可不同表2-5-2标准条件作恰当的选择。标准条件各个 头允差值越介于原连杆允差临界值好。
